Схема подключения и настройки проходных выключателей

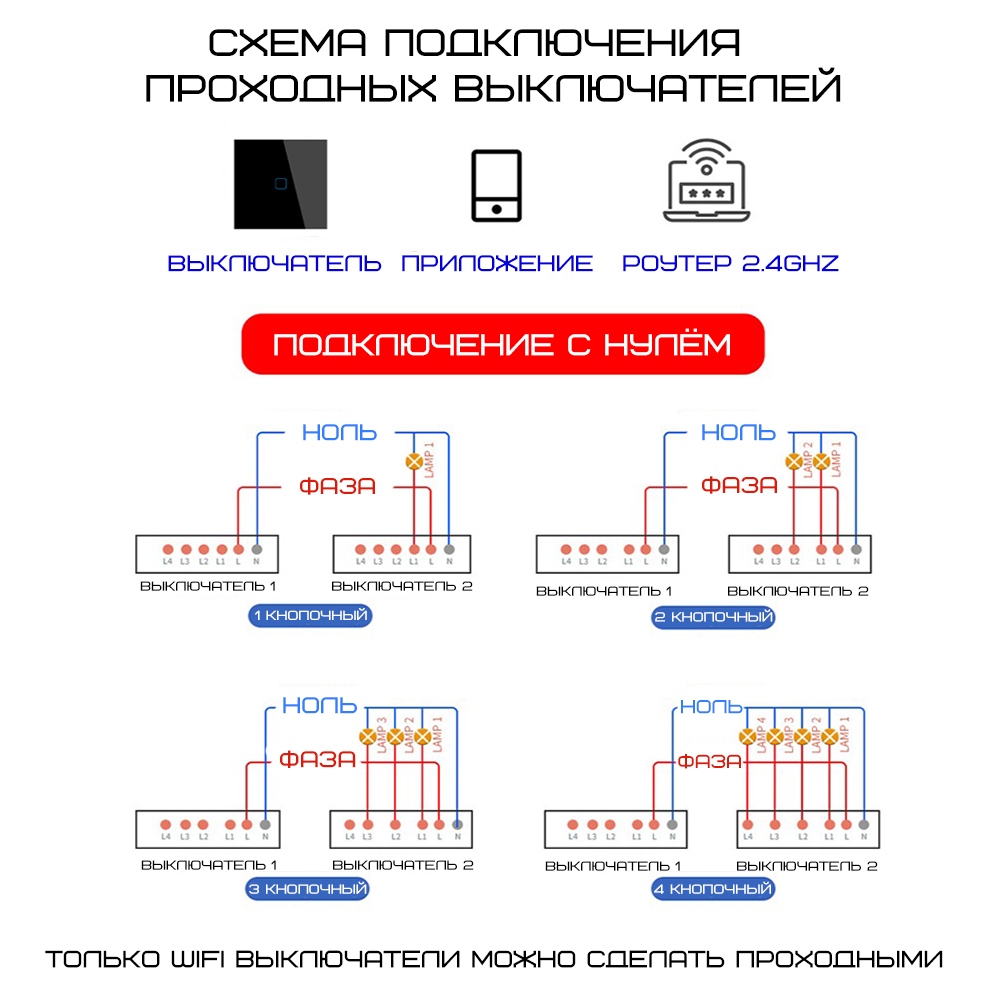

Подключение проходных WIFI выключателей:

• Первый (главный) выключатель:  Следует подключить L - Фаза, N - Ноль, L1...L4 - Свет.
• Второй и последующие (проходные):  Следует подключить ТОЛЬКО  L - Фаза, N - Ноль. L1...L4 подключать не нужно, это важно!

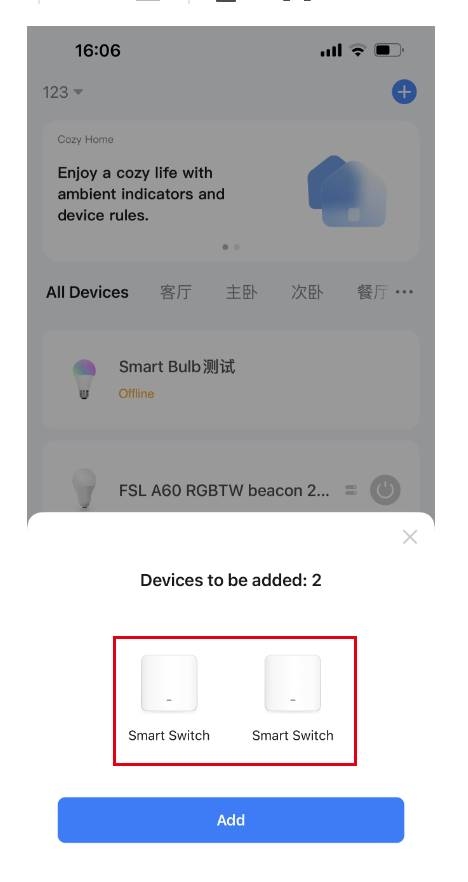

• Далее настройте выключатели в приложении SMARTLIFE (если кнопка не мигает, зажмите ее на 5-10 сек., чтобы замигала, потом добавляйте выключатель в приложении).

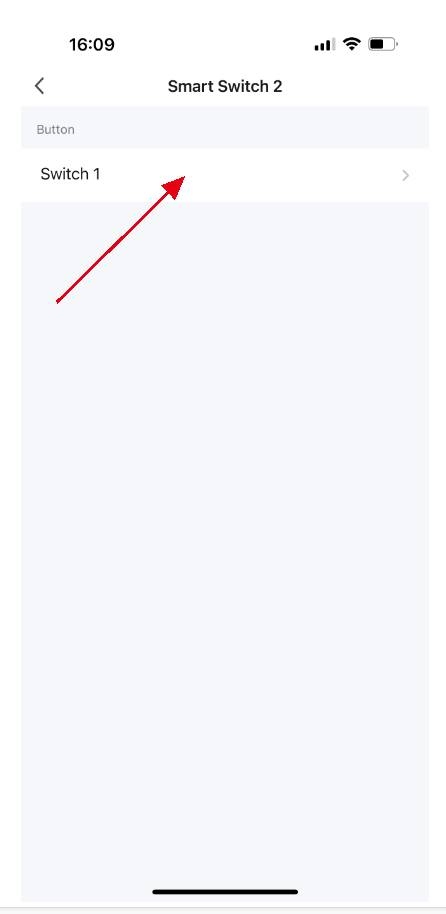

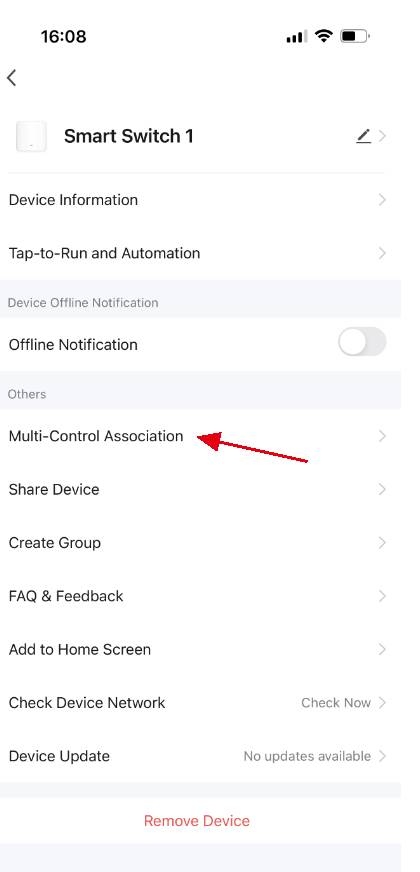

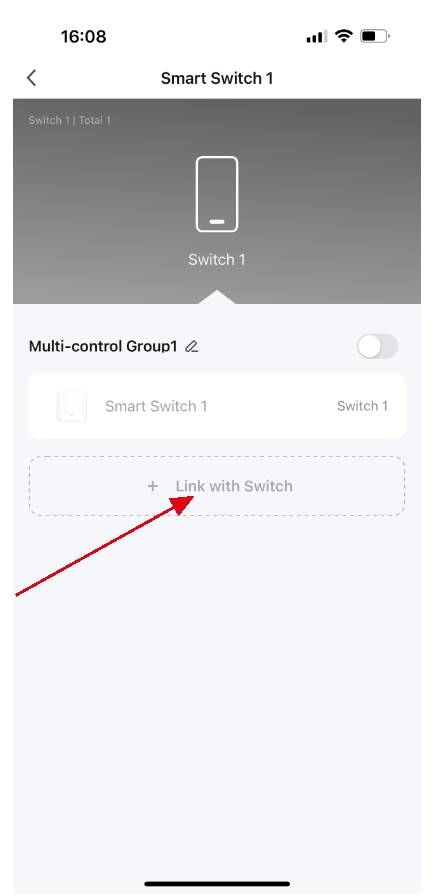

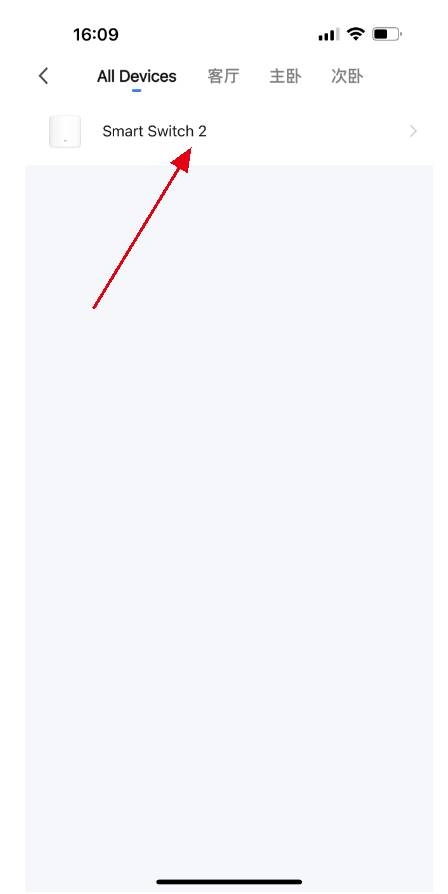

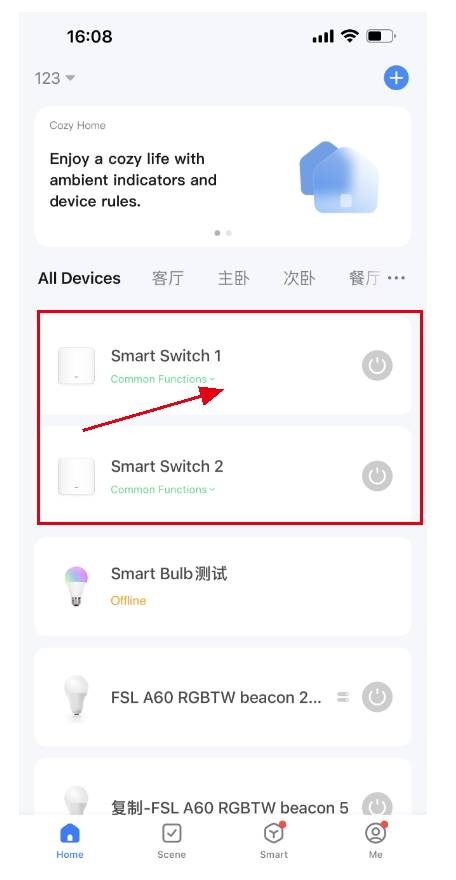

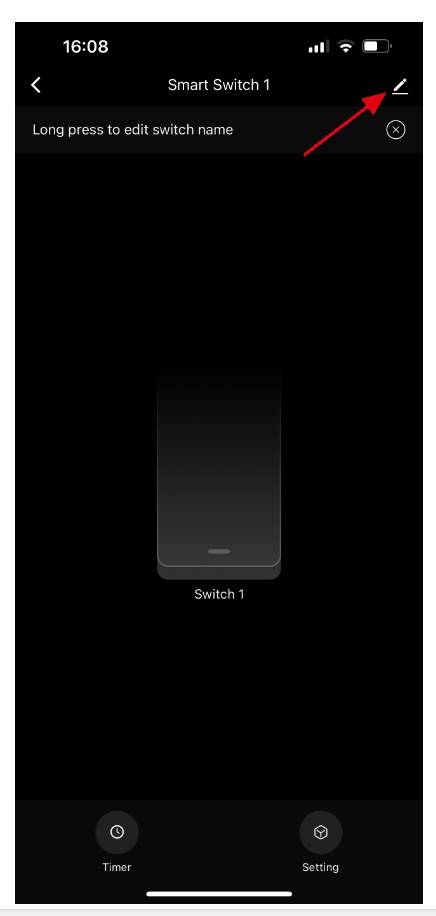

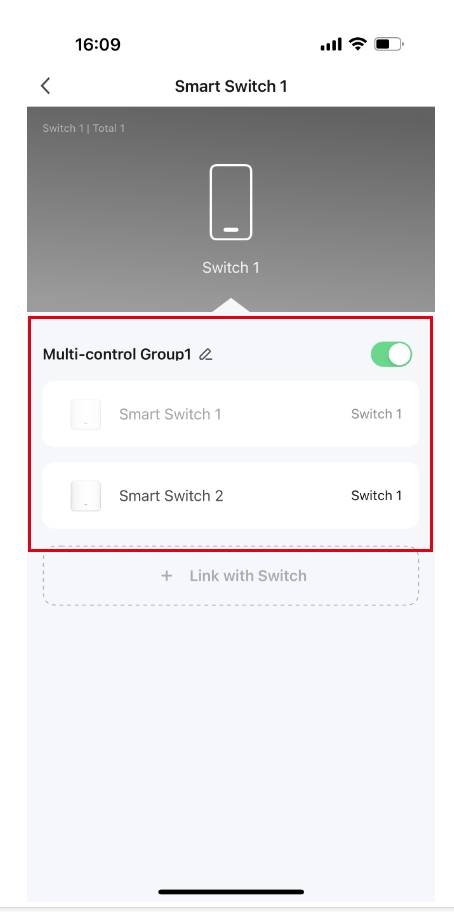

• Затем следует произвести настройку по мультиконтролю в приложении SMARTLIFE (смотрите пошаговые картинки).

ВНИМАНИЕ:

Выключатели "дружат" (синхронизируются) между собой по WIFI (в приложении), если в квартире не будет WIFI сигнала, то работать будет только 1 выключатель, который главный.

ЕСЛИ ЭЛЕКТРО СХЕМА УЖЕ СОБРАНА (В РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКЕ) ПОД МЕХАНИЧЕСКИЕ ПРОХОДНЫЕ ВЫКЛЮЧАТЕЛИ, ТО РАБОТАТЬ НЕ БУДЕТ.
